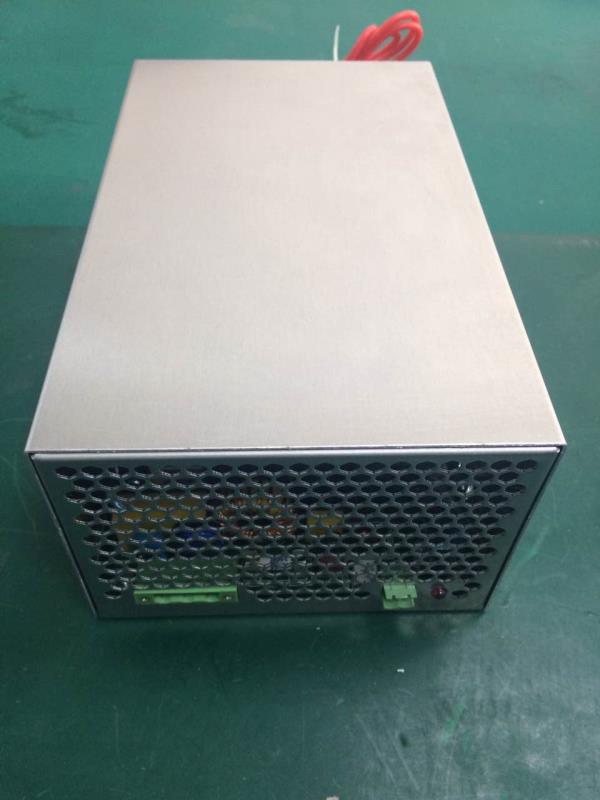

工业微波电源

1适合磁控管类型(1000W功率)


厂商

磁控管型号

松下(PANASONIC)

2M244 2M248 2M289

东芝(TOSHIBA)

2M248 2M303

夏普(SHARP)

A295

爱华(AWI)

A295 AM724 MAG709

三星(SAMSUNG)

OM75P

威特(WITOL)

2M319 2M519

格兰仕(GLANZ)

M24FB-710A

LG

2M246

大宇 (DAEWOO)

RM259

2电源连接

1 电源输入:220V电压,火线 零线 地线

输入电压(Vi)=185-265V/50-60HZ交流电,输入电流(Ii)=0-6.3A

2 高压输出:与磁控管阴极连接,用于驱动磁控管工作。

阴极电压(Vo):0-4200Vdc,阳极电流(Io);0-310mA;输出功率:0-1300W。灯丝电压:(Vf):3.3V;灯丝电流(If):6-10A

3输出地线:与磁控管阳极(磁控管外壳)连接,作为高压输出地。

4控制信号(Vc):0-5Vdc,控制电源启动与输出功率调节。

5 指示灯:指示电源工作状态。电源输入电压接通时亮,电源输入断时灭。

6控制信号置为Vc=0-5V连续调节,当Vc=1.7V时电源启动,随着Vc的增大阳极电流不断增大,Vc=5V时电源满功率输出。
